Общее описание:
Программы предназначены для работы в AutoCad.
Для каждой из команд предоставляется пробный период использования продолжительностью 10 дней.
Функционал в течение пробного периода не ограничен. Для работы команд требуется подключение к сети интернет.
В период пробного использования регистрация не требуется.
Команда “Экспорт координат”
Порядок действий:
- Скачайте и установите пакет программ.
- После установки, в AutoCad появится дополнительная вкладка “Кадастр”, в которой будет располагаться команда “Экспорт координат”.
- Запустить команду мы можете из вкладки “Кадастр” или если введете в командную строку “App_ECP”.
- В открытом окне установите требуемые вам параметры.
- Нажмите на кнопку "Выбрать полилинию".
- Выберите полилинии, координаты вершин которых вам необходимо получить. Подтвердите свое решение нажатием Enter.
- Перед вами снова откроется диалоговое окно программы, нажмите OK для завершения операции.
- Если в настройках диалогового окна указан экспорт координат в Autocad (.DWG), после нажатия на на кнопку Ok потребуется указать точку вставку первой таблицы.
- В случае успешного завершения операции в командной строке будет выведено сообщение "Экспорт координат завершен."
Важно!
- Примитивы мультитекст, которые располагаются внутри выбранных полилиний воспринимаются программой как порядковые номера этих полилиний. Порядок расположения таблиц с коордиатами определяется содержанием этих мультитекстов, а так же этот текст заполняется в первую ячейку таблицы.
Команды используемые при работе с приложением:
App_ECP - команда вызывает запуск диалогового окна содержащего весь функционал приложения.

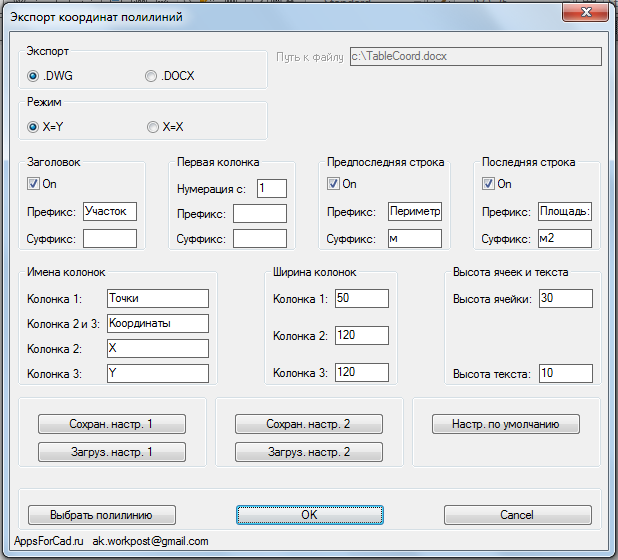

Окно приложения условно можно разделить на 5 блоков:
-
Экспорт - выбор программы для экспорта.
.DWG - экспорт таблиц координат в рабочее пространство Autocad.
.DOCX - экспорт таблиц координат в файл MS Word, с указанием имени файла и пути для его сохранения в строке "Путь к файлу". -
Режим - выбор режима для определения координат.
X=X - координата X вершины полилинии заполняется в колонке таблицы с именем "X", координата Y соответственно в колонке с именем "Y".
X=Y - координата X вершины полилинии заполняется в колонке таблицы с именем "Y", координата Y соответственно в колонке с именем "X".
-
Заголовок, Первая колонка, Прелпоследняя строка, Последняя строка,
Имена колонок, Ширина колонок, Высота ячеек и текста.
Эти настройки определяют размеры таблиц, включение необходимых ячеек в таблицы, имена заголовок таблиц, высоту текста в таблицах.
- Сохран. настр., Загруз. настр., Настр. по умолчанию - сохраняют, загружают текущие настройки и восстанавливают их по умолчанию.
- Выбрать полилинию, OK, Отмена - кнопки для выполнения команд выбор полилиний, выполнения операции экспорта и закрытие окна программы.
Выводимые приложением сообщения:
- Ошибка соединения - доступ к сети отсутствует - нет доступа к сети интернет.
- Невозможно запустить MS Word - на компьютере не установлен MS Word.
- Полилинии не выбраны - вы нажали кнопку OK предварительно не указав полилинии.
- Значение в ячейке не корректно - ... - ошибка значения в соответствующей ячейке.
- Настройки не сохранены - файл с настроками не найден или не был предварительно сохранен перед загрузкой.
- Настройки не загружены - не найден файл с настроками.
Команда “Поиск пересекающихся земельных участков”
Порядок действий:
- Скачайте и установите пакет программ.
- После установки, в AutoCad появится дополнительная вкладка “Кадастр”, в которой будет располагаться команда “Пересечение полилиний”.
- Запустить команду мы можете из вкладки “Кадастр” или если введете в командную строку “App_CIP”.
- После запуска команды выберите полилинии, которые требуется проверить на взаимное пересечение. После выбора нажмите Enter.
- Если пересечений нет, то появится окно с сообщением “Пересечения не найдены”.
- Если пересечения есть, то появится окно с сообщение о количестве пересечений. В каждом из этих пересечений будет построена окружность и экран рабочего пространства будет смасштабирован по одному из них.
- Для того чтобы найти в чертеже все построенные окружности выделите одну из них и воспользуйтесь командой AutoCad “Выбрать подобные”.
Особенности работы команды:
- Окружность строится с текущими настройками слоя, цвета и толщины линии, радиусом 0.5 единицы.
- Если текущий слой будет заблокирован, то появится окно с сообщением “Текущий слой заблокирован” и работа команды прервется.
Команда “Минимальное расстояние”
Порядок действий:
- Скачайте и установите пакет программ.
- После установки, в AutoCad появится дополнительная вкладка “Кадастр”, в которой будет располагаться команда “Минимальное расстояние”.
- Запустить команду мы можете из вкладки “Кадастр” или если введете в командную строку “App_CMD”.
- После запуска команды будет выведено сообщение “Введите минимально расстояние (см):”. Введите значение, нажмите Enter. Введённое значение - это такое значение, меньше которого, проверка расстояний между полилиниями проводится не будет.
- Далее будет выведено сообщение “Введите проверочное расстояние (см):”. Введите значение, нажмите Enter. Введённое значение - это такое значение, меньше которого будет идти поиск расстояний между полилиниями.
- Выберите полилинии, которые требуется проверить. После выбора нажмите Enter.
- Если в наборе нет полилиний, которые отвечают условиям, указанным выше, то появится окно с сообщением “Участки не найдены”.
- Если в наборе есть полилинии, которые отвечают условиям, указанным выше, то появится окно с сообщением о количестве таких участков. В каждом из этих участков будет построена окружность и экран рабочего пространства будет смасштабирован по одному из них.
- Для того чтобы найти в чертеже все окружности выделите одну из них и воспользуйтесь командой AutoCad “Выбрать подобное”.
Особенности работы команды:
- Окружность строится с текущими настройками слоя, цвета и толщины линии, радиусом 0.5 единицы.
- Поиск полилиний идет в диапазоне расстояний между минимальным и проверочным.
- Если выбрана одна полилиния, то работа команды прерывается. В командную строку выводится сообщение “Выбрана одна полилиния”.
- Если текущий слой будет заблокирован, то появится окно с сообщением “Текущий слой заблокирован” и работа команды прервется.
Команда “Изменить порядок вершин”
Порядок действий:
- Скачайте и установите пакет программ.
- После установки, в AutoCad появится дополнительная вкладка “Кадастр”, в которой будет располагаться команда “Изменить порядок вершин”.
- Запустить команду мы можете из вкладки “Кадастр” или если введете в командную строку “App_RV”.
- После запуска команды выберите необходимую вам полилинию.
- Если выбранная полилиния замкнутая, потребуется указать положение первой вершины, далее второй (указанные вершины должны принадлежать выбранной полилинии).
- Если полилиния не замкнутая, то построения будут выполненены сразу после выбора полилинии.
- По завершению работы приложения в командную строку будет выведено сообщение: "Построения выполнены".
