ОПИСАНИЕ ПРИЛОЖЕНИЯ
Порядок действий:
- Скачайте и установите приложение.
-
Запустите приложение - нажмите на иконку Импорт координат
во вкладке меню AppsforCad или введите в командную строку App_ImprtCrds.

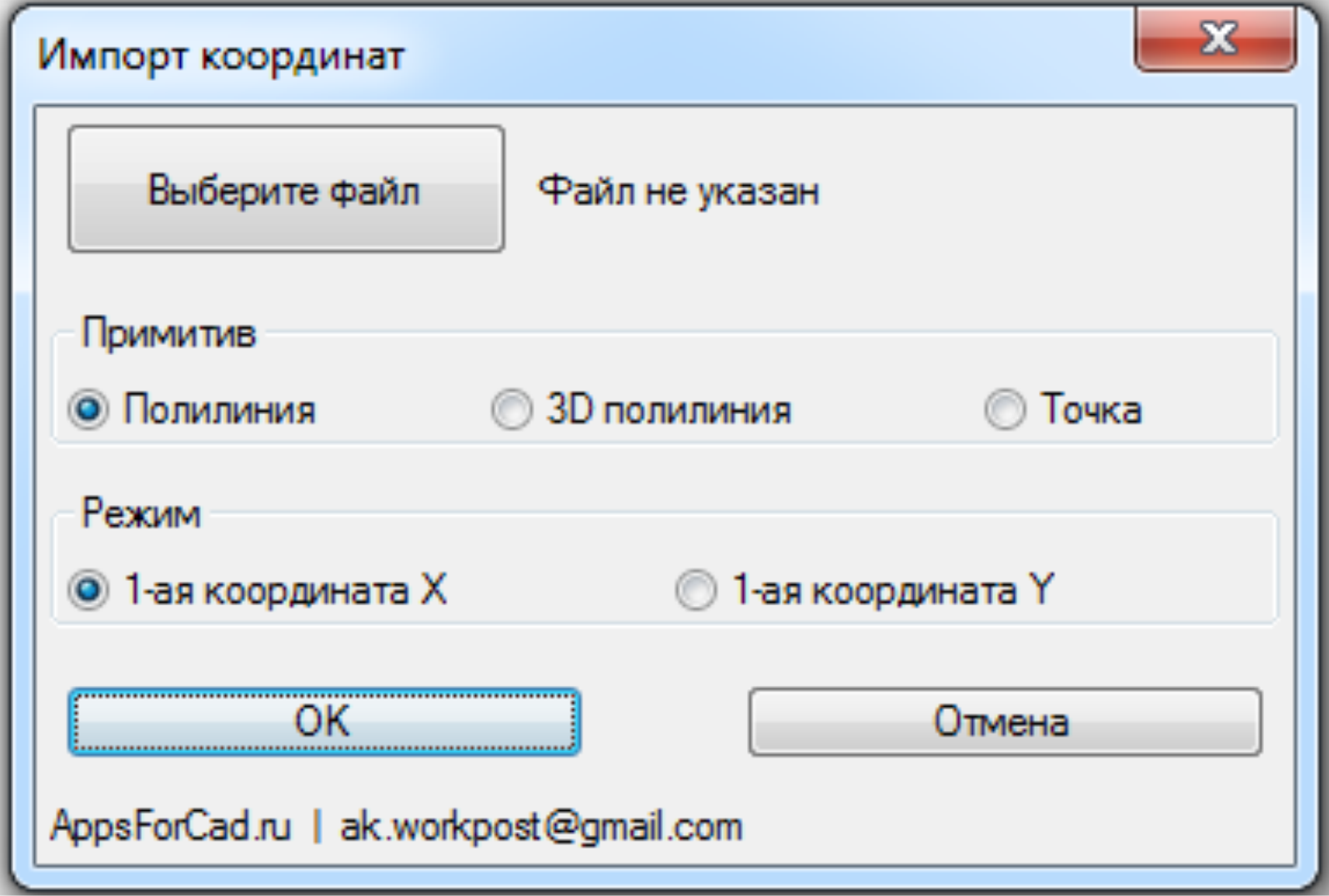

Откроется диалоговое окно приложения. -
Нажмите на кнопку Выберите файл. Укажите текстовый файл с координатами для построения примитива.

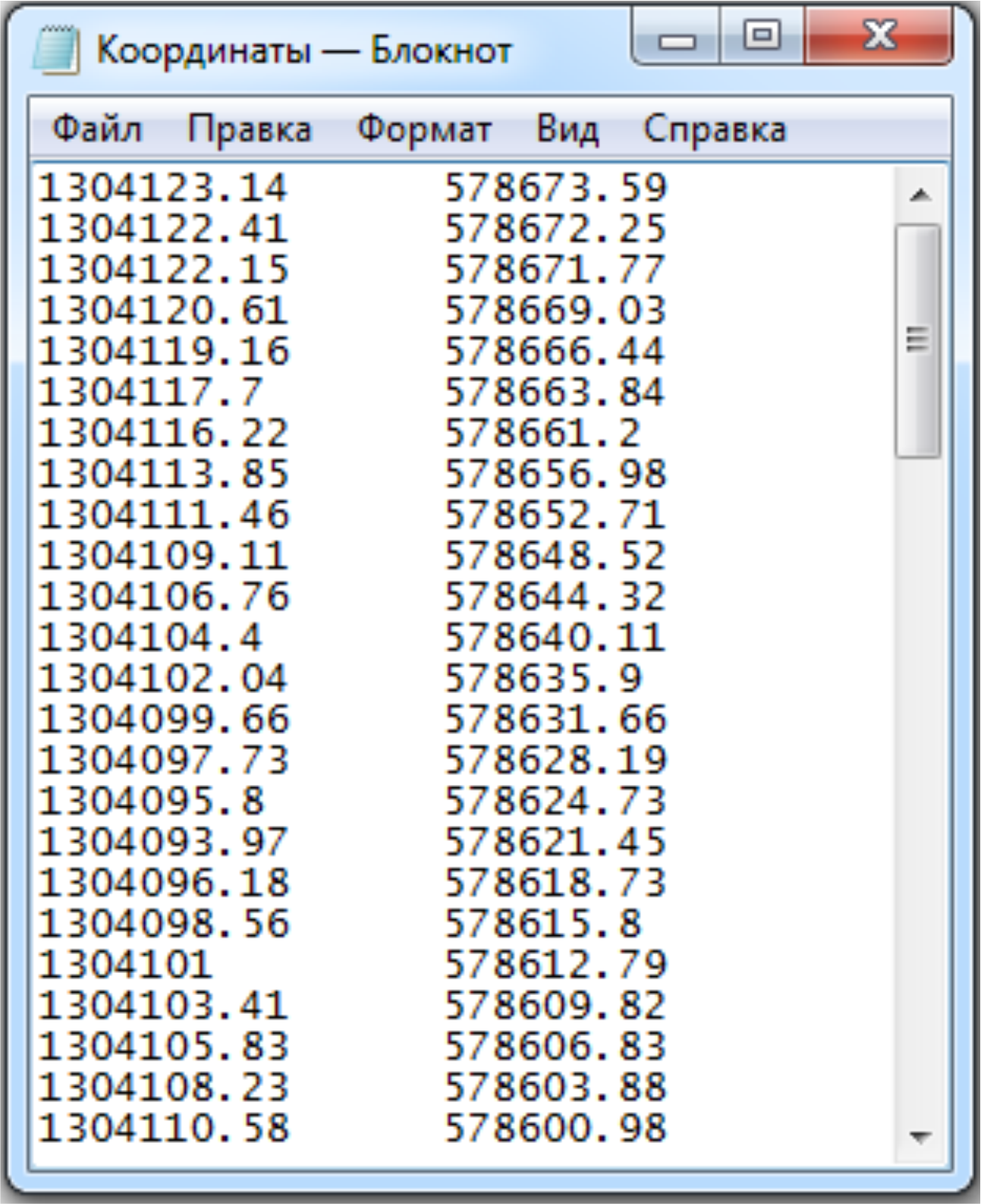

Список координат должен быть представлен в виде:
Координата каждой вершины располагается в своей строке.
Координаты X, Y и Z разделены пробелами или знаком табуляции.
Знак разделителя целой и дробной частей числа координаты - точка или запятая. - В строке Примитив укажите тип примитива для построения.
-
Режим определяет, то чему будет соответствовать при построении первая координата в текстовом файле - координате X или координате Y.
При первом варианте 1-ая координата из текстового файла передается как координата X, 2-ая как Y.
Выводимые приложением сообщения:
- Файл не найден – не указан файл с координатами для построения примитивов.
- Ошибка чтения файла - сообщение выводится в случае если не удалось открыть указанный текстовый файл.
- В файле отсутствуют координаты - сообщение выводится в случае если текстовый файл не имеет записей.
