Экспорт координат

Получения координат полилиний в табличной форме формата .docx или
в виде стандартных таблиц формата .dwg.

Скачать приложение

для работы с приложением зарегистрируйтесь на сайте

Важно!

Для работы приложения требуется постоянное подключение к интернету.
Функционал приложения в течение пробного периода не ограничен. Продолжительность пробного периода составляет 30 дней, начиная с первого дня запуска программы. После истечения этого периода, приложение работает по ежемесячной подписке. Стоимость использования данного приложения в течении 30 дней составляет 300. Лицензия приобретается на один персональный компьютер, на котором был выполнен первый запуск приложения в период пробного использования.

ОПИСАНИЕ ПРИЛОЖЕНИЯ

Порядок действий:

  1. Зарегистрируйтесь на сайте.
  2. Скачайте и установите приложение.
  3. Запустите приложение - нажмите на иконку Экспорт координат во вкладке меню AppsforCad или введите в командную строку App_ExpCrds. Запустится окно приложения.
  4. При первом запуске программы потребуется ввести данные которые вы указавали при регистрации на сайте (ваш логин и пароль).
  5. После успешной авторизации откроется основное диалоговое окно.
  6. В открытом окне установите требуемые вам параметры.
  7. Нажмите на кнопку "Выбрать полилинию".
  8. Выберите полилинии координаты вершин которых вам необходимо получить. Подтвердине свое решение нажатием Enter.
  9. Перед вами снова откроется диалоговое окно, нажмите OK для завершения операции.
  10. Если в настройках диалогового окна указан экспорт координат в Autocad (.DWG), после нажатия на на кнопку Ok потребуется укажзать точку вставку первой таблицы.
  11. В случае успешного завершения операции в командной строке будет выведено сообщение "Экспорт координат завершен.".

Важно!

  1. Примитивы мультитекст, которые располагаются внутри выбранных полилиний воспринимаются программой как порядковые номера этих полилиний. Порядок расположения таблиц с коордиатами определяется содержанием этих мультитекстов, а так же этот текст заполняется в первую ячейку таблицы.

Команды используемые при работе с приложением:

App_ExpCrds - команда вызывает запуск диалогового окна содержащего весь функционал приложения.

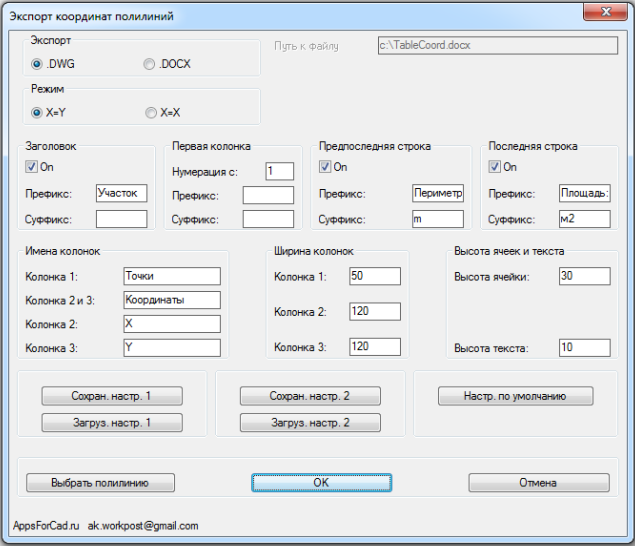

Окно приложения

Окно приложения условно можно разделить на 5 блоков:

  1. Экспорт - выбор программы для экспорта.

    .DWG - экспорт таблиц координат в рабочее пространство Autocad.

    .DOCX - экспорт таблиц координат в файл соответствующего расширения, с указанием имени файла и пути для его сохранения в строке Save.
  2. Режим - выбор режима для определения координат.

    X=X - координата X вершины полилинии заполняется в таблице в колонке с именем "X", координата Y соответственно в колонке с именем "Y".

    X=Y - координата X вершины полилинии заполняется в таблице в колонке с именем "Y", координата Y соответственно в колонке с именем "X".

  3. Заголовок, Первая колонка, Прелпоследняя строка, Последняя строка, Имена колонок, Ширина колонок, Высота ячеек и текста.

    Настройки определяющие размеры таблиц, включение необходимых ячеек в таблицы, их заголовки,высоту текста.

  4. Сохран. настр., Загруз. настр., Настр. по умолчанию - сохраняют, загружают текущие настройки и восстанавливают их по умолчанию.
  5. Выбрать полилинию, OK, Отмена - кнопки для выполнения команд выбор полилиний, выполнения операции экспорта и закрытие окна соответственно.

Выводимые приложением сообщения:

  1. Ошибка соединения - доступ к сети отсутствует - нет доступа к сети интернет.
  2. Ошибка имени пользователя или пароля - имя зарегистрированного пользователя или его пароль введены с ошибкой.
  3. Приложение на этом компьютере зарегистрировано на другом пользователе - ошибка имени пользователя. Введите имя пользователя которое использовалось при первом запуске приложения на этом компьютере.
  4. Приложение не оплачено - закончился пробный периода использования приложения, требуется оформить подписку.
  5. Невозможно запустить MS Word - на компьютере не установлен MS Word.
  6. Полилинии не выбраны - вы нажали кнопку OK предварительно не указав полилинии.
  7. Значение в ячейке не корректно - ... - ошибка значения в соответствующей ячейке.
  8. Настройки не сохранены - файл с настроками не найден или не был предварительно сохранен перед загрузкой.
  9. Настройки не загружены - не найден файл с настроками.
